01,Programarea sistemului și operarea în procesul AFP
Programarea și funcționarea sistemului de plasare automată a fibrelor (AFP) este o sarcină complexă care necesită cunoștințe detaliate atât despre software-ul, cât și despre hardware-ul implicat. Această secțiune analizează pașii cheie ai programării unui sistem AFP, considerente operaționale importante de reținut și discută câteva probleme și soluții comune întâlnite în programarea și operarea AFP.
1.1, Etape de programare
Programarea unui sistem AFP implică mai mulți pași cheie care vizează optimizarea procesului de plasare a fibrelor pentru piesa specifică care este fabricată. Acești pași includ planificarea, simularea și generarea de coduri de control numeric (NC), care împreună formează coloana vertebrală a programării AFP.
Planificare: Primul pas este să planificați strategia de aranjare în detaliu pe baza designului piesei și a cerințelor materialelor. Aceasta include determinarea direcției fibrelor pe suprafața de fabricație, a secvenței de întindere și a traseului specific. În această etapă, sunt luați în considerare factori precum tipul materialului, grosimea și proprietățile mecanice necesare piesei finale.
Simulare: Odată ce planificarea este finalizată, următorul pas este simularea procesului de aranjare folosind un software specializat. Această simulare ajută la identificarea oricăror probleme potențiale legate de strategia de aranjare, cum ar fi goluri, suprapuneri sau zone în care orientarea fibrei ar putea să nu îndeplinească specificațiile de proiectare. Instrumentele de simulare pot, de asemenea, prezice zone cu probleme potențiale din calea sculei care ar putea duce la defecte sau ineficiențe în timpul procesului de așezare.
Generarea codului NC: Odată ce strategia de layup a fost optimizată și validată prin simulare, următorul pas este generarea codului NC care controlează mașina AFP. Acest cod indică mașinii unde să plaseze fibrele pe suprafața sculelor, inclusiv direcția, viteza și secvența de plasare. Codul NC generat este apoi încărcat în sistemul AFP pentru execuție.
1.2, Precauții de funcționare
Configurarea materialului: Înainte de începerea procesului de aranjare, materialele trebuie pregătite corespunzător și încărcate în mașina AFP. Aceasta implică asigurarea că bobinele de fibre sunt poziționate corect și că nu există nicio răsucire sau încurcare a materialului pe măsură ce acesta trece prin mașină. Tensiunea adecvată a cârligului este, de asemenea, esențială pentru a preveni orice deformare în timpul procesului de așezare.

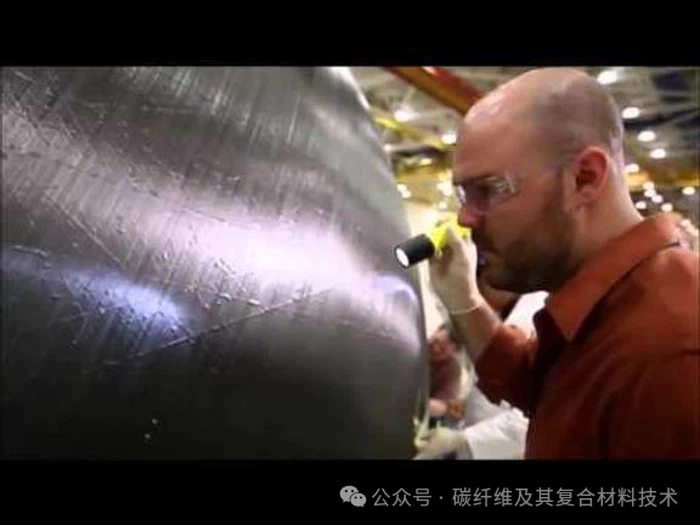

Monitorizarea procesului și controlul calității: Monitorizarea continuă a procesului de layup este crucială pentru a se asigura că sistemul AFP execută corect codul NC. Sistemele avansate AFP sunt echipate cu senzori și camere care pot detecta orice abateri în timp real, permițând corectarea imediată. Măsurile de control al calității, cum ar fi inspecția cu ultrasunete, pot fi integrate în proces pentru a detecta orice defecte sau anomalii în straturile de material compozit așezate.
1.3, Probleme și soluții în programarea și operarea AFP
Încrețirea materialului și golurile: Una dintre problemele comune în AFP este încrețirea materialului sau formarea de goluri în timpul procesului de așezare, care poate afecta integritatea structurală a piesei. Soluție: Acestea pot fi abordate prin planificarea cu atenție a traseului de întindere și optimizarea tensiunii și presiunii aplicate de capul AFP. Instrumentele avansate de simulare pot prezice aceste probleme înainte de producția efectivă, permițând efectuarea de ajustări în etapa de programare.
Geometrii complexe: Fabricarea pieselor cu forme geometrice complexe poate pune provocări semnificative de programare, în special în menținerea orientării și compactării constante a fibrelor. Soluție: Pentru a depăși acest lucru, pot fi utilizați algoritmi software special conceputi pentru generarea de trasee de scule pentru forme complexe. Acești algoritmi pot ajusta automat strategia de layup pentru a se adapta geometriilor provocatoare, asigurând plasarea precisă a fibrelor în conformitate cu specificațiile de proiectare.
Integrarea cu procesele de producție existente: Integrarea sistemului AFP în fluxurile de lucru existente de fabricație poate fi o provocare, în special în fabricile obișnuite cu metodele tradiționale de fabricare a materialelor compozite. Soluție: integrarea de succes necesită o strategie cuprinzătoare, care să includă formarea operatorilor, adaptarea proceselor de control al calității pentru a se adapta AFP și asigurarea faptului că echipele de proiectare și producție sunt aliniate la capacitățile și limitările tehnologiei AFP.
02, Comparația AFP cu alte procese de fabricație
Tehnologia de plasare automată a fibrelor (AFP) a redefinit peisajul producției de materiale compozite. În comparație cu metodele tradiționale, cum ar fi așezarea manuală și așezarea automată a benzilor (ATL), oferă avantaje semnificative. Înțelegerea acestor comparații poate oferi informații despre motivul pentru care AFP a devenit metoda preferată pentru producția de compozite în diverse industrii.

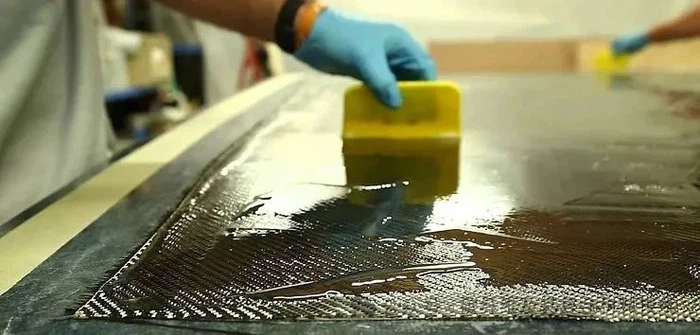

2.1 AFP vs. aranjare manuală: eficiență, calitate și cost
Eficiență: AFP îmbunătățește foarte mult eficiența fabricării materialelor compozite. În timp ce așezarea manuală necesită forță de muncă și consumă mult timp, AFP automatizează procesul, reducând semnificativ timpul necesar pentru producerea pieselor compozite. Mașinile AFP pot funcționa continuu, depunând materiale mai rapid decât metodele manuale.
Planificare: Primul pas este planificarea meticuloasă a strategiei de aranjare pe baza designului piesei și a cerințelor materialelor. Aceasta include determinarea direcției fibrelor pe suprafața de prelucrare, a secvenței și a căii specifice de întindere. În această etapă, sunt luați în considerare factori precum tipul materialului, grosimea și proprietățile mecanice dorite ale piesei finale.
Simulare: După ce planificarea este finalizată, următorul pas este simularea procesului de aranjare folosind un software specializat. Această simulare ajută la identificarea oricăror probleme potențiale cu strategia de aranjare, cum ar fi goluri, suprapuneri sau zone în care orientarea fibrelor ar putea să nu îndeplinească specificațiile de proiectare. Instrumentele de simulare pot, de asemenea, prezice zone cu probleme potențiale din traseul sculei care ar putea duce la defecte sau ineficiențe în timpul procesului de așezare.
Generarea codului NC: Odată ce strategia de layup a fost optimizată și validată prin simulare, următorul pas este generarea codului NC (Control numeric) pentru a controla mașina AFP. Acest cod indică mașinii unde să plaseze fibrele pe suprafața uneltei, inclusiv direcția, viteza și secvența așezării. Codul NC generat este apoi încărcat în sistemul AFP pentru execuție.
2.2 Precauții de funcționare Configurarea materialului:
Înainte de a începe procesul de așezare a straturilor, este esențial să pregătiți corect materialele și să le încărcați în mașina AFP. Aceasta presupune să ne asigurăm că bobinele de fibre sunt poziționate corect și că materialele nu se răsucesc sau se încurcă în timpul trecerii prin mașină. Tensiunea adecvată a câlților este, de asemenea, crucială pentru prevenirea oricărei deformări în timpul procesului de așezare a straturilor. Monitorizarea procesului și controlul calității: Monitorizarea continuă a procesului de așezare a straturilor este vitală pentru a ne asigura că sistemul AFP execută corect codul NC. Sistemele avansate AFP sunt echipate cu senzori și camere care pot detecta orice abateri în timp real, permițând corecții imediate. Măsurile de control al calității, cum ar fi inspecțiile cu ultrasunete, pot fi integrate în proces pentru a detecta orice defecte sau anomalii în straturile de material compozit așezate.
2.3 Probleme și soluții în programarea și operarea AFP
Încrețirea materialului și golurile: Una dintre problemele comune în AFP este încrețirea materialului sau formarea de goluri în timpul procesului de așezare a stratului, care poate afecta integritatea structurală a piesei. Soluție: Aceste probleme pot fi rezolvate prin planificarea cu atenție a traseului de așezare a stratului și optimizarea tensiunii și presiunii aplicate de capul AFP. Instrumentele avansate de simulare pot prezice aceste probleme înainte de producția efectivă, permițând efectuarea de ajustări în etapa de programare.
Geometrie complexă: Fabricarea pieselor cu forme geometrice complexe poate prezenta provocări semnificative de programare, în special în menținerea orientării și consolidării constante a fibrelor. Soluție: Pentru a depăși această problemă, pot fi utilizați algoritmi software proiectați special pentru generarea de trasee de scule pentru forme complexe. Acești algoritmi pot ajusta automat strategia de aranjare pentru a se adapta formelor geometrice provocatoare, asigurându-se că fibrele sunt plasate cu precizie, conform specificațiilor de proiectare.
Integrarea cu procesele de producție existente: Integrarea sistemelor AFP (Automated Fiber Placement) în fluxurile de lucru existente de producție poate fi o provocare, în special în fabricile obișnuite cu metodele tradiționale de fabricare a materialelor compozite. Soluție: integrarea de succes necesită o strategie cuprinzătoare, care să includă pregătirea operatorilor, ajustarea proceselor de control al calității pentru a se adapta AFP și asigurarea că echipele de proiectare și producție sunt aliniate la capacitățile și limitările tehnologiei AFP.
03, Comparația AFP cu alte procese de fabricație
Comparația AFP cu alte procese de fabricație Procesul de plasare automată a fibrelor (AFP) a redefinit peisajul producției de materiale compozite. În comparație cu procesele tradiționale, cum ar fi așezarea manuală și așezarea automată a benzilor (ATL), oferă avantaje distincte. Înțelegerea acestor comparații poate oferi informații despre motivul pentru care AFP a devenit metoda preferată pentru producerea de materiale compozite în diverse industrii.
3.1 AFP vs. aranjare manuală: eficiență, calitate și eficiență a costurilor:
AFP îmbunătățește semnificativ eficiența fabricării materialelor compozite. În timp ce așezarea manuală necesită multă muncă și consumă mult timp, AFP automatizează procesul, reducând drastic timpul necesar pentru producerea pieselor compozite. Mașinile AFP pot funcționa continuu, depunând materiale mai rapid decât metodele manuale.
Calitate: AFP oferă un control al calității mai bun în comparație cu așezarea manuală. Precizia sistemelor robotizate asigură consecvența în plasarea și orientarea materialului, reducând probabilitatea apariției defectelor, cum ar fi goluri, suprapuneri sau alinieri greșite. Acest nivel de consistență este dificil de atins cu întinderea manuală, care poate introduce variabilitate.
Cost: Inițial, investiția în tehnologia AFP poate fi mai mare decât costurile asociate cu așezarea manuală din cauza necesității de echipamente specializate. Cu toate acestea, eficiența costurilor pe termen lung a AFP include costuri reduse cu forța de muncă, debit crescut și deșeuri mai mici, justificând adesea investiția inițială. Mai mult, îmbunătățirea calității și fiabilității pieselor poate duce la economii suplimentare de costuri în inspecții reduse, reprelucrare și utilizarea materialelor.
3.2 AFP și ATL: asemănări, diferențe și domenii de aplicare
Asemănări: Atât AFP, cât și ATL sunt procese automate de așezare a benzii pe unelte sau matrițe. În comparație cu metodele manuale, scopul lor comun este de a îmbunătăți eficiența și consistența fabricării materialelor compozite.
Diferențe: Plasarea materialului: AFP permite amplasarea benzilor mai înguste (sau cârlige) și le poate ghida de-a lungul curbelor și contururilor complexe, oferind astfel o mai mare flexibilitate de proiectare. În schimb, ATL utilizează de obicei benzi mai largi, potrivite pentru părți mai simple și mai plate.
Domenii de aplicare: Datorită flexibilității și preciziei sale, AFP este alegerea preferată pentru fabricarea de componente aerospațiale complexe cu geometrii complicate, cum ar fi secțiunile fuselajului și învelișurile aripilor. ATL, pe de altă parte, este mai potrivit pentru piese mai mari, mai puțin complexe.
Rolul AFP în avansarea aplicațiilor materialelor compozite: tehnologia AFP a jucat un rol semnificativ în promovarea aplicării materialelor compozite în diverse domenii. Precizia și eficiența sa îl fac deosebit de valoros în industria aerospațială, unde cererea pentru componente ușoare și de înaltă rezistență este crucială. AFP poate plasa cu precizie fibrele în direcții optimizate, îmbunătățind performanța și durabilitatea structurilor aerospațiale, contribuind la îmbunătățirea eficienței combustibilului și a performanței generale a aeronavei. În industria auto, AFP este din ce în ce mai utilizat pentru fabricarea componentelor structurale și a panourilor de caroserie, contribuind la reducerea greutății vehiculului fără a compromite rezistența sau siguranța. Dincolo de aceste industrii, impactul AFP se extinde la sectorul energiei eoliene pentru fabricarea palelor mari și eficiente de turbine eoliene, precum și la industria echipamentelor sportive pentru producerea de echipamente de înaltă performanță.
